Y501 智能断路器规格书

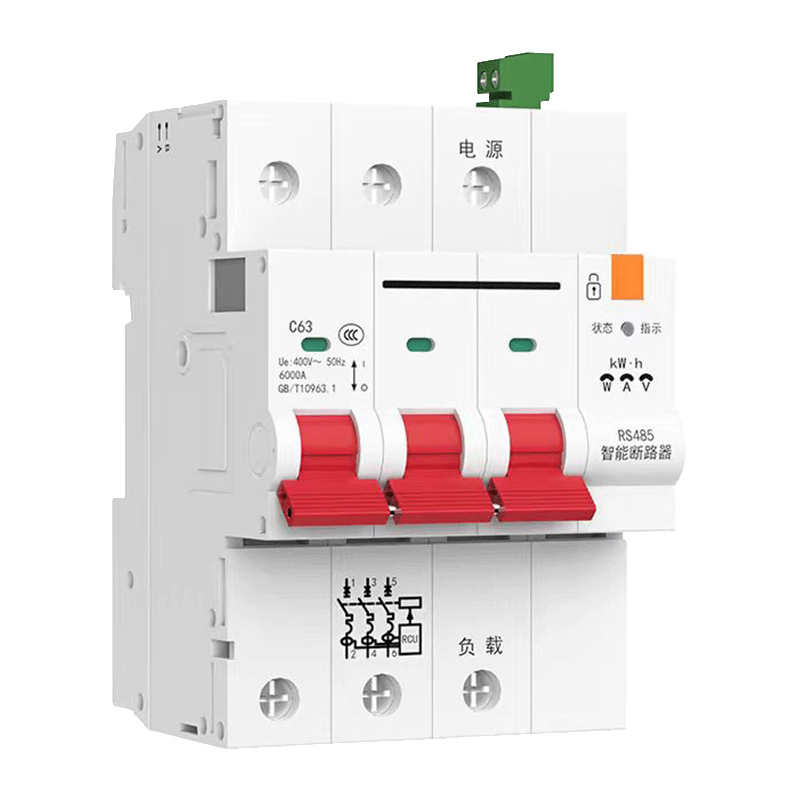

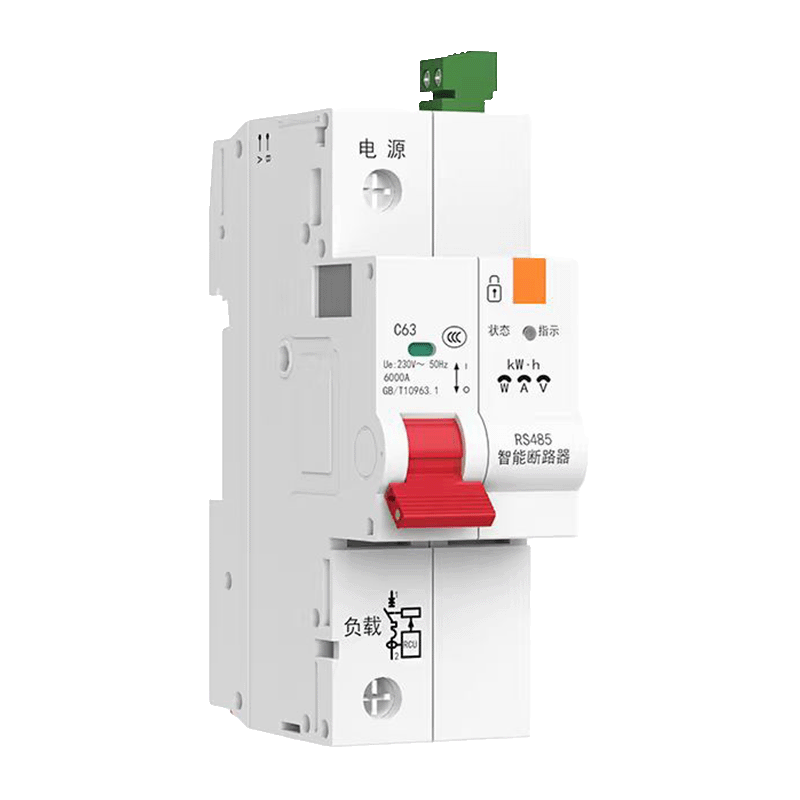

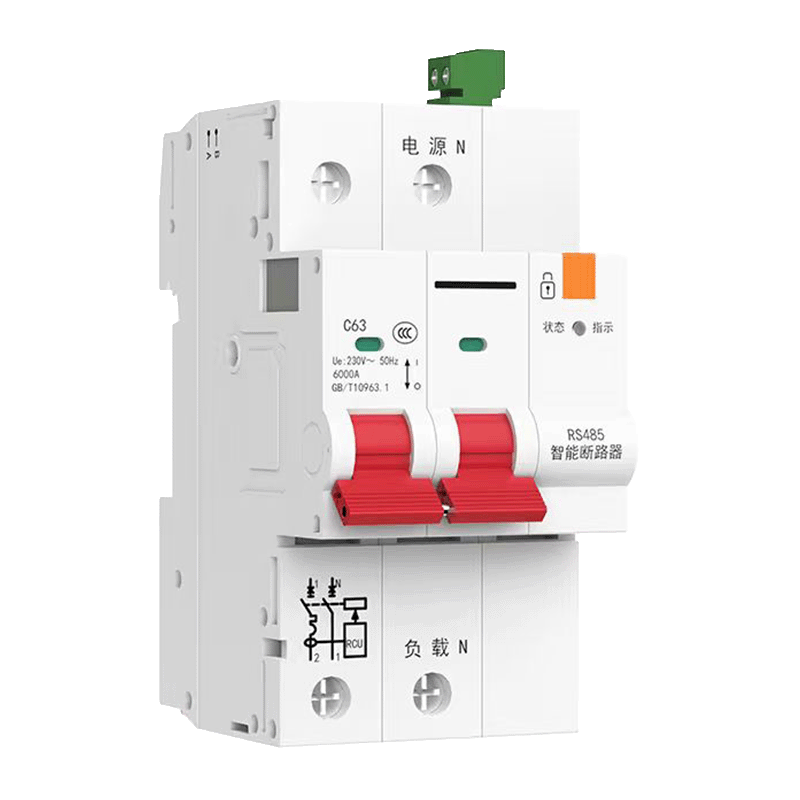

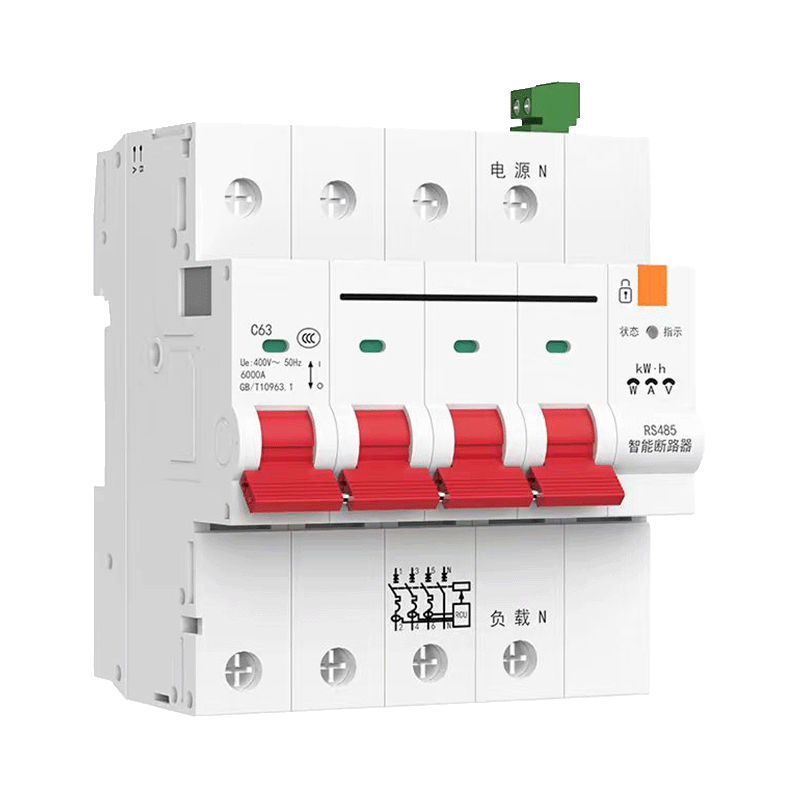

| Y501-1P | Y501-2P | Y501-3P | Y501-4P |
|---|---|---|---|
 |  |  |  |
目录
1. 产品概述
Y501 系列是支持 RS485 Modbus-RTU 通信的智能断路器统一型号，覆盖 1P/2P/3P/4P，适用于 AC 50/60Hz 低压配电系统。
| 子型号 | 极数 | 额定电压 | 典型应用 |
|---|---|---|---|
| Y501-1 | 1P | AC 230V | 单相照明、插座回路 |
| Y501-2 | 2P | AC 230V | 单相设备、空调回路 |
| Y501-3 | 3P | AC 380V/400V | 三相设备、电机控制、工业配电 |
| Y501-4 | 4P | AC 380V/400V | 三相四线系统、配电柜、动力配电 |
产品定位
- 远程控制：通过 RS485 Modbus 实现远程分合闸
- 计量功能（计量版）：实时采集电压、电流、功率、电能等数据
- 漏电保护（漏保版，主要用于 1P/2P）：内置漏电检测，超阈值自动跳闸
- 智能配电：适用于智慧楼宇、工业控制、能源管理等场景
2. 型号说明
2.1 型号命名
Y501-P-I[-V]
- P：极数（1=1P，2=2P，3=3P，4=4P）
- I：额定电流（如 10/16/25/32/40/50/63/80/100/125）
- V：功能后缀（可选）
- 省略：基础版（远程分合闸）
M：计量版L：漏保版（通常用于 1P/2P）
命名示例：
Y501-1：1P 子型号Y501-2：2P 子型号Y501-1-63：1P、63AY501-3-125-M：3P、125A、计量版
2.2 型号对照表
| 新型号 | 旧型号 | 说明 |
|---|---|---|
| Y501-1 | Y501 | 1P |
| Y501-2 | Y502 | 2P |
| Y501-3 | Y503 | 3P |
| Y501-4 | Y504 | 4P |
2.3 包装清单
断路器本体、快速指南、保修卡。可选配件：RS485 转 USB 转换器、DIN 导轨安装配件。
3. 主要特点
- 远程控制：支持 Modbus-RTU 协议，可远程分合闸及广播控制
- 电能计量（计量版）：支持单相/三相电压、电流、有功/无功/视在功率、功率因数、电能采集
- 漏电保护（漏保版）：内置漏电检测，可读取漏电值并进行保护动作
- 温度监测：实时监测断路器温度，防止过热
- 频率检测：实时读取电网频率
- 锁扣功能：锁扣状态下禁止合闸，确保安全
- DIN 导轨安装：标准 35mm 导轨安装，方便集成
4. 技术参数
4.1 电气参数
| 参数 | Y501-1 (1P) | Y501-2 (2P) | Y501-3 (3P) | Y501-4 (4P) |
|---|---|---|---|---|
| 额定电压 | AC 230V | AC 230V | AC 380V/400V | AC 380V/400V |
| 频率 | 50/60 Hz | 50/60 Hz | 50/60 Hz | 50/60 Hz |
| 额定电流 | 10/16/25/32/40/50/63 A | 10/16/25/32/40/50/63 A | 10/16/25/32/40/50/63/80/100/125 A | 10/16/25/32/40/50/63/80/100/125 A |
| 分断能力 | 6 kA | 6 kA | 6 kA | 6 kA |
| 机械寿命 | ≥10,000 次 | ≥10,000 次 | ≥10,000 次 | ≥10,000 次 |
| 电气寿命 | ≥6,000 次 | ≥6,000 次 | ≥6,000 次 | ≥6,000 次 |
| 极数说明 | L | L+N | L1/L2/L3 | L1/L2/L3/N |
4.2 计量参数（计量版）
| 参数 | 1P/2P | 3P/4P |
|---|---|---|
| 电压测量范围 | 0-300 V AC | 0-500 V AC |
| 电压精度 | ±1% | ±1% |
| 电流测量范围 | 0-额定电流 | 0-额定电流 |
| 电流精度 | ±1% | ±1% |
| 功率测量 | 有功、无功、视在功率 | 各相及总有功、无功、视在功率 |
| 电能计量 | 累计有功电能 (kWh) | 各相及累计有功电能 (kWh) |
| 功率因数 | 0.00-1.00 | 各相及总功率因数 |
| 频率测量 | 45-65 Hz | 45-65 Hz |
4.3 通信参数
| 参数 | 规格 |
|---|---|
| 接口 | RS485（2 线） |
| 协议 | Modbus-RTU |
| 默认地址 | 1 |
| 波特率 | 9600 bps（支持 600-230400） |
| 数据格式 | 8 数据位，无校验，1 停止位 |
| CRC 校验 | 16 位 CRC，低位在前 |
4.4 环境参数
| 参数 | 规格 |
|---|---|
| 工作温度 | -5°C ~ +40°C |
| 存储温度 | -25°C ~ +70°C |
| 最高工作温度 | +70°C |
| 相对湿度 | ≤50%（+40°C 时） |
| 海拔高度 | ≤2000 m |
| 防护等级 | IP20 |
5. 接口说明
5.1 端子说明
| 端子 | 说明 |
|---|---|
| L (进线/出线) | 单相火线（1P/2P） |
| N (进线/出线) | 零线（2P/4P） |
| L1/L2/L3 (进线/出线) | 三相火线（3P/4P） |
| A | RS485 A+ |
| B | RS485 B- |
| GND | 通信地线 |
5.2 接线指导
- 进出线使用与额定电流匹配的导线规格
- RS485 使用屏蔽双绞线，总线两端加 120Ω 终端电阻
- 通信线远离强电线路，避免干扰
- 确保接地良好
- 三相接线时注意相序正确
6. 安装与环境
6.1 外形尺寸
| 型号 | 宽度 | 高度 | 深度 |
|---|---|---|---|
| Y501-1 (1P) | 18 mm | 80 mm | 66 mm |
| Y501-2 (2P) | 36 mm | 80 mm | 66 mm |
| Y501-3 (3P) | 54 mm | 80 mm | 66 mm |
| Y501-4 (4P) | 72 mm | 80 mm | 66 mm |
6.2 安装方式
- 标准 35mm DIN 导轨安装
- 安装前确认电源已断开
- 保持上下 ≥20mm、左右 ≥10mm 的散热间距
- 多台并装时保持适当间距，确保散热良好
7. 功能说明
7.1 远程控制
- 合闸：通过 Modbus 写线圈或保持寄存器实现
- 分闸：通过 Modbus 写线圈或保持寄存器实现
- 广播控制：使用地址 0 可同时控制所有设备（无返回）
7.2 锁扣功能
- 锁扣状态下，合闸指令无效
- 解锁状态下，可正常合闸
- 通过 Modbus 可读取锁扣状态
7.3 保护功能
| 保护类型 | 说明 |
|---|---|
| 过载保护 | 电流超过额定值时跳闸 |
| 短路保护 | 短路时快速跳闸 |
| 漏电保护 | 漏电流超阈值时跳闸（漏保版） |
| 温度保护 | 温度过高时报警或跳闸 |
7.4 计量能力说明（计量版）
- 1P/2P：电压、电流、功率因数、有功/无功/视在功率、累计电能
- 3P/4P：各相与总量电压、电流、功率因数、有功/无功/视在功率、累计电能
- 制造商：湖南研几科技有限公司
- 地址：中国湖南省长沙市雨花区迎新路复地星光天地1栋21014室
- 邮箱：[email protected]
- 网站：www.yengear.com
